渡扬数控分享立式加工中心的主要组成部件有哪些?
[2022-11-01]

我们经常说的加工中心机床由哪些部件组成呢?其实加工中心机床就是在数控铣床的基础上增加了自动换刀功能。同数控铣床的结构差不多。主要部件分为六个大类。

以下我们就从这六个大类来同大家聊聊。

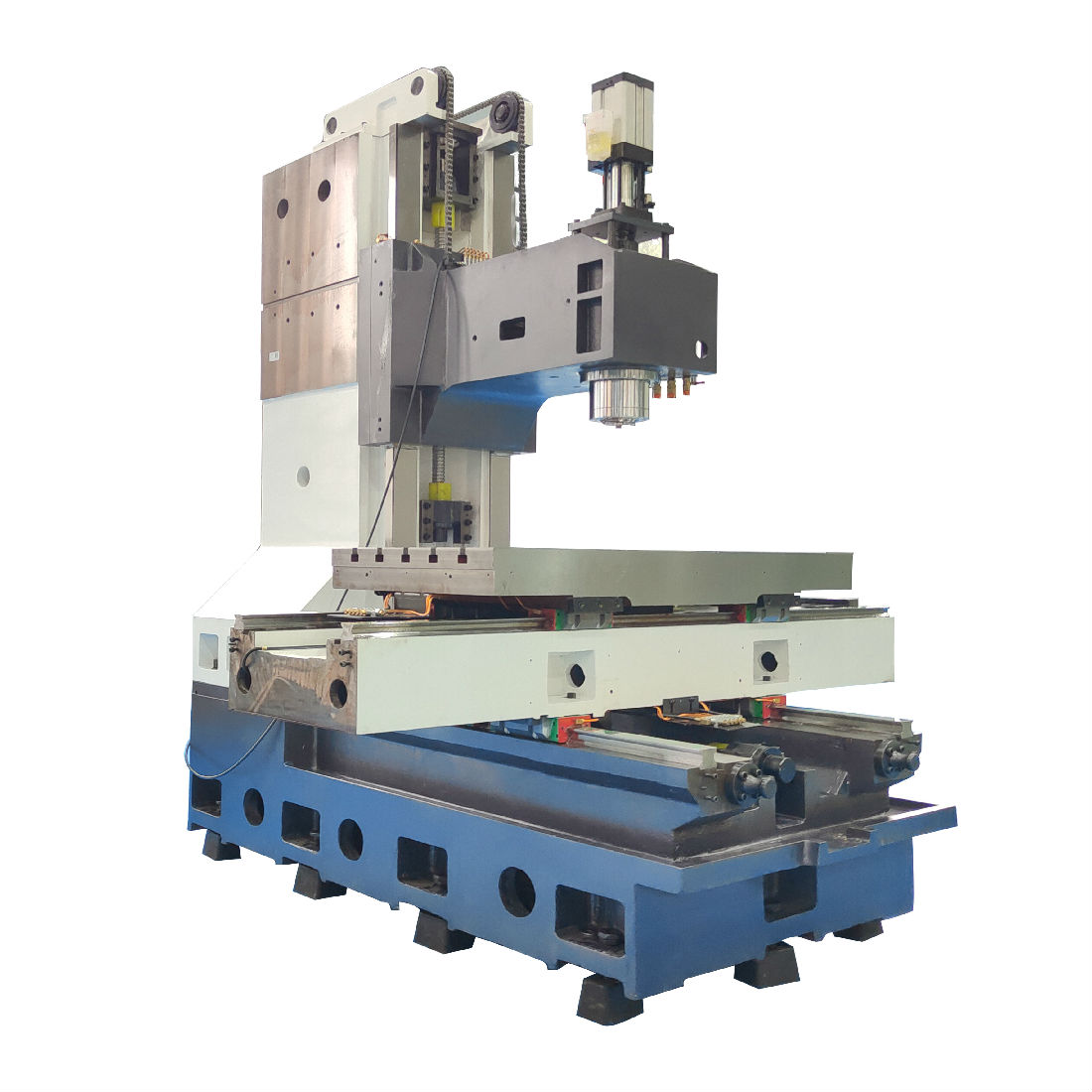

一、机身的基础部件-铸件。铸件分别由床身、立柱和工作台主要部件及一些小件组成。一台加工中心的精度好不好同它的铸件有很大的关系,铸件的重量、硬度、工作台的加工平面度、铸件的应力自然失效时长,立柱的结构等等每一个部件都是加工中心精度好与差有关的。

二、主轴部件:由主轴箱、主轴电动机主轴轴承、联轴器、电机板、梅花垫、等零件组成。每一个零部件的安装的好与坏对精度的影响也非常大。



三、进给部件:进给三轴伺服电机、三轴机械传动装置和位移测量元件等组成。三轴伺服电机的功率大小会影响进给的速度和力度。三轴机械传动装置是由丝杆、导轨、滑块、轴承、联轴器等组成。丝杆的等级、导轨的等级是精度的保证、丝杆的大小、导轨的大小是机床能否进行重切削等的保证。

四、数控操作系统 加工中心的数控部分是由数控装置、PLC伺服运动装置以及操作面板等组成。操作系统有很多种,国产的有华中、凯恩蒂等,台湾亲代、日本三菱及法那科等。操作系统的选择也同样会对工件的加工有影响。

五、自动换刀系统自动换刀装置由刀库、机械手等部件组成。加工中心的自动换装置能大大缩短换的时间、增加加工的效率。

六、辅助装置辅助装置包括润滑、冷却、排泄、防护、液压、气动和检测系统分。这些也加工中心必不可少的保护装置。能确保加工中心长时间的运转。



     通过以上对加工中心主要部件的描述,你是否了对加工中心机床有了进一步的了解?
